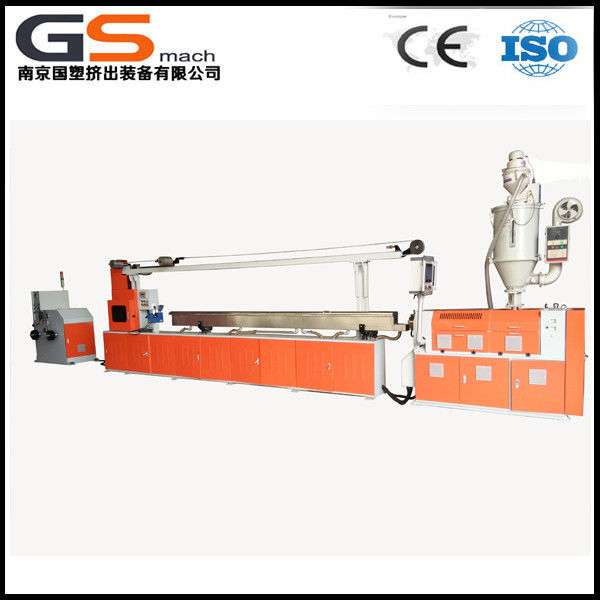

ABS PLA 3D Printer Filament Extruder +/- 0.03mm Toleransi PLC Auto Controling System

------ Garis Ekstrusi

------ Instal ruang : 9.92m * 1.02m * 1.98m (panjang * lebar * tinggi)

------ Rata-rata output: 8 ~ 15kg / jam +/- 10%, kecepatan produksi 60-85m / min (DN1.75mm & DN3.0mm)

------ Total Daya: 20KW

------Pengantar singkat

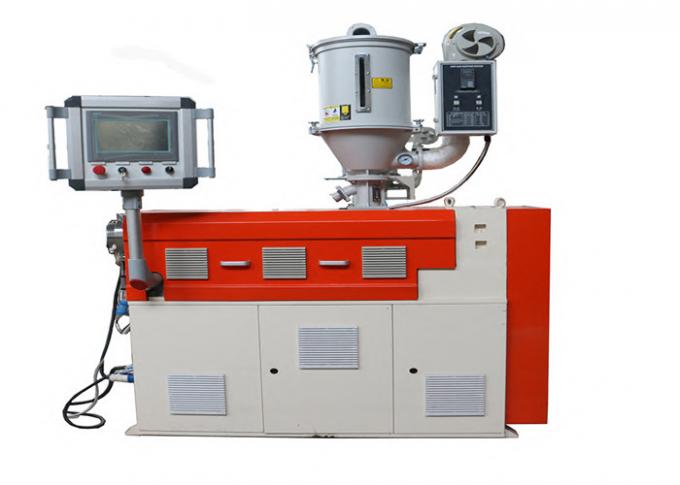

Mesin GSD-45 3D Filament Extruder menggunakan sistem kontrol PLC dan SIEMENS, sistem kontrol suhu air pendingin yang tepat, sistem pengontrol suhu air pembulatan yang akurat dan sistem lilitan pemuatan yang efisien, dll. Program ini akan secara otomatis mengontrol suhu air pendingin dan sesuai dengan data dari laser kebundaran, yang akan memastikan bahwa toleransi kebundaran kurang dari 0,03 mm.

------ Persyaratan penampilan luar

Permukaan internal dan eksternal batang / kawat harus halus dan satu warna, harus ketebalan dinding seragam, tidak ada cacat manufaktur dan gelembung udara, penyusutan, retak, tidak seragam dll.

------ Max output ekstrusi: 3 0 kg / jam +/- 10% (untuk referensi)

------Sekrup

------ Diameter: Φ 45mm

------ L / D = 28: 1

------ Bahan sekrup: 38CrMoALA

------ Permukaan sekrup pengobatan: pengobatan Nitrogen pada bagian forgeable, kerapuhan 1 tingkat,

------ ketebalan lapisan nitrogen: 0.5-0.6mm, kekerasan: HRC63 +/- 2

------ sekrup dan kekasaran permukaan alur sekrup ≤0.8um

------ Permukaan sekrup dilapisi lapisan ketebalan: 0.03mm - 0.4mm

------ Desain sekrup untuk ABS PLA PA HIPS PP butiran pengolahan khusus

------Barel

------ Bahan: 38CrMoALA

------ pengobatan dalam-permukaan Barrel:

Permukaan sekrup pengobatan: pengobatan Nitrogen pada potongan forgeable, kerapuhan 1 tingkat, ketebalan lapisan nitrogen:

0,5-0,6mm, kekerasan: HRC65 +/- 2

------ Batin wajah kekasaran: ≤1.6um

------ Pemanasan jenis: pemanas aluminium cor, selesai dipoles pada wajah batin, stainless steel luar.

------ Zona pemanasan dan kekuatan: 3 zona, 2.2kw / zona

------ Pendinginan laras: efisiensi tinggi kipas pendingin bersuara

------ Pendinginan laras: Efisiensi tinggi kipas pendingin bersuara

------ Zona pendinginan dan kekuatan: 3 zona

------ Masuk makan barel mengadopsi jenis Jaket dengan pendingin lingkaran-air, air pendingin 2kg / m2

------Peredam

------ Jenis peredam: peredam gigi permukaan keras-bergigi, transmisi gigi heliks

Gear terbuat dari baja alloy low-carbon berkekuatan tinggi dengan perlakuan normalisasi dan quenching, kekerasan HRC58-62, mengadopsi kontrol grinding processing numerik, produk sesuai dengan standar profesional negara-ZBJ190004

--- Dorong bantalan: mengadopsi Jepang " NSK " produk.

------ Mengemudi motor

------ AC variabel " Delta " penemu, " WN " Motor , 7.5kw , merek terbaik di Cina. dengan thermal yang berlebihan

Perlindungan, benar-benar tertutup, kipas pendingin

------ Jenis pekerjaan: Motor dan peredam dihubungkan oleh belt.

------ Transmisi sistem perisai: Metal mesh shield, panah menunjukkan arah rotasi.
